Στο πλαίσιο των υπηρεσιών τρισδιάστατων αποτυπώσεων που προσφέρει η ΕΛΞΙΣ, ολοκληρώσαμε ακόμη μία ενδιαφέρουσα εφαρμογή 3D Scanning που αφορούσε στην τρισδιάστατη μοντελοποίηση της εξωτερικής γεωμετρίας της γάστρας και των εσωτερικών χώρων ενός πολυτελούς σκάφους τύπου ΙΤΑΜΑ38. Το τρισδιάστατο μοντέλο χρησιμοποιήθηκε για έλεγχο στρεβλώσεων της γάστρας καθώς και για τη σύνθεση εναλλακτικών προτάσεων αρχιτεκτονικού σχεδιασμού και διαρρυθμίσεων των εσωτερικών και εξωτερικών χώρων.

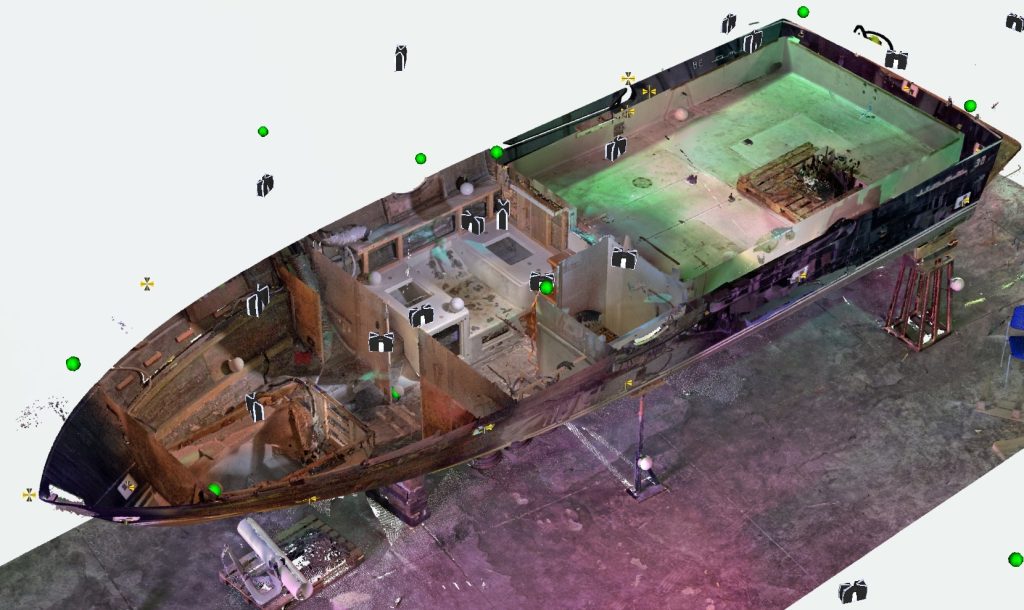

Για τις ανάγκες της τρισδιάστατης τεκμηρίωσης του σκάφους, χρησιμοποιήθηκε ο 3D Laser σαρωτής FARO FOCUS Μ70, για σύνολο 21 διακριτών σαρώσεων στο εσωτερικό και το εξωτερικό του σκάφους. Για τη χωρική σύνδεση των σαρώσεων και τη δημιουργία ενός ενιαίου τρισδιάστατου μοντέλου, επικολλήθηκαν στο σώμα και περιμετρικά του σκάφους σταυρωτοί και σφαιρικοί στόχοι, σε κατάλληλη διάταξη ώστε να εξασφαλίζεται η ορατότητα τους από πολλαπλές θέσεις σαρώσεων. Η διαδικασία επίλυσης και αγκύρωσης των επιμέρους σαρώσεων σε ένα ενιαίο μοντέλο, ανέδειξε μέσω σφάλμα στο οριζόντιο επίπεδο στα 1.6 χιλιοστά και στο κατακόρυφο επίπεδο στα 0.8 χιλιοστά.
Για τη σύνθεση των αρχιτεκτονικών προτάσεων, επιμεληθήκαμε τη ανακατασκευή της τρισδιάστατης γεωμετρίας του σκάφους σε μορφή 3D Mesh (τρισδιάστατου πλέγματος τριγώνων), διαχωρίζοντας σε δύο διακριτά μοντέλα, τους εσωτερικούς από τους εξωτερικούς χώρους.
Ο έλεγχος των στρεβλώσεων της γάστρας και της στερέωσής της σε σχέση με το δάπεδο αναφοράς, πραγματοποιήθηκε με εξαγωγή και έλεγχο των διδιάστατων τομών της εξωτερικής γεωμετρίας σε επίπεδα παράλληλα με τους κάθετους άξονες (άξονας συμμετρίας του σκάφους και κάθετος σε αυτόν).
